Цетирую мастера по ремонту:

post-13351-014904700%201298878442_thumb. post-13351-077404900%201298878506_thumb. Снимаем верхнюю крышку. Выкручиваем 5 винтов. Снимаем скобу с усилителей. post-13351-020509100%201298878623_thumb. Достаем все кишки из корпуса. Нас интересует вот ути две плюшки, это и есть усилители которые выходят из строя. post-13351-058707000%201298878902_thumb. Взял паяльную станцию, температура 350. 4мин. и все снялись как и не было. ))) post-13351-044089900%201298878992_thumb. Дома на полке нашел первый попавший оконечный усилитель. В принципе попёрло, то что нужно. 25 проводков. post-13351-054762300%201298879080_thumb. Не много замеров с тестером. Потом пол часа с паяльником и всё можно проверять. )))) post-13351-027853900%201298879193_thumb.

TDA7560.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

так ништяк тема, и телефон наверное остается работать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bavar    19

Такую процедуру мне проделывыал Костя с Леваневского, год уже катаюсь все пашет как надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Такую процедуру мне проделывыал Костя с Леваневского, год уже катаюсь все пашет как надо.

именно такую или мастеркит был инсталирован?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dima-filia    3

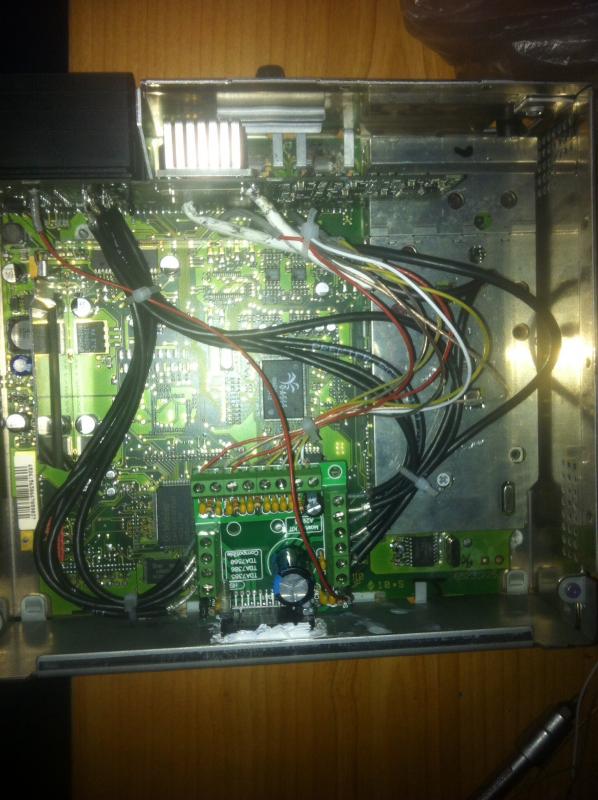

А я буквально сегодня свой тоже паял, но я мастер кит использовал (1 т.р.) но выглядит это теперь вот так.

post-5594-0-61710800-1408466091_thumb.jp

post-5594-0-75678900-1408466104_thumb.jp

Изменено пользователем dima-filia

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
totziz    435

нашел еще тему по ремонту.



Подобная тема уже была в "Обмене опытом", но вариант который предложил Barsnord (со всем уважением) скорее является способом выхода из положения, нежели ремонтом - радиоблок работать-то не начинает.

Итак, имеем радиоблок BM54 с нерабочим левым либо правым каналом.
Задача - воскресить, а по возможности и улучшить его звучание.

Виновником торжества является микросхема усилителя (описание найти так и не смог, даже у дистрибьютора БМВ не оказалось схем радиоблока), собственно ее то мы и будем менять.

Что нам понадобиться:
Паяльник
Флюс
Припой
Различные провода
Радиатор
Термопаста
Усилитель (в данном случае я использовал усилитель из набора "Мастеркит", но будьте осторожны - брака процентов 50)
Руки растущие из нужного места

Для начала перерезаем дорожки к штатным усилителям (не лишним будет проверить дорожки на предмет замыкания). Берем сигнал с предусилителя
и припаиваем на плату нашего нового усилителя.

Микросхему усилителя прикручиваем к задней стенке радиоблока (напротив разъема) обильно смазав термопастой
С обратной стороны крепим радиатор охлаждения, так же промазав термопастой

От нашего усилителя припаиваем провода напрямую к контактам 1 - 8 разъема радиоблока
+ питания усилителя берем с конденцатора
- питания с экрана индуктивности
+ включения усилителя с 13 пина разъема радиоблока

Собираем, подключаем и удивляемся - в итоге у вас появляется глубокий бас, сочная середина и четкие верха.
Как мне кажется, это отличный способ не только починить радиоблок, но и вдохнуть жизнь в стереосистему вашего автомобиля
