Ремонт Датчика Дорожного Просвета Е39

6 сообщений в этой теме

В общем давно меня мучали ошибки по датчикам дорожного просвета, хоть фары и новые, но светят не очень далеко, и бывал прикол что элекрокорректоры на ходу начинали играться со светом как хотели. Нашел статью о ремонте и решил попробовать.



Сразу скажу что ремонт у меня не удался, в связи с очень большим окислением и отсутствием необходимых радиодеталей, но возможно кому-то будет полезно и интересно.



Итак Датчик Дорожного Просвета служит для определения положения кузова и коррекции высоты света, их 2 шт. спереди и сзади на пассажирской стороне, стоят они на рычагах

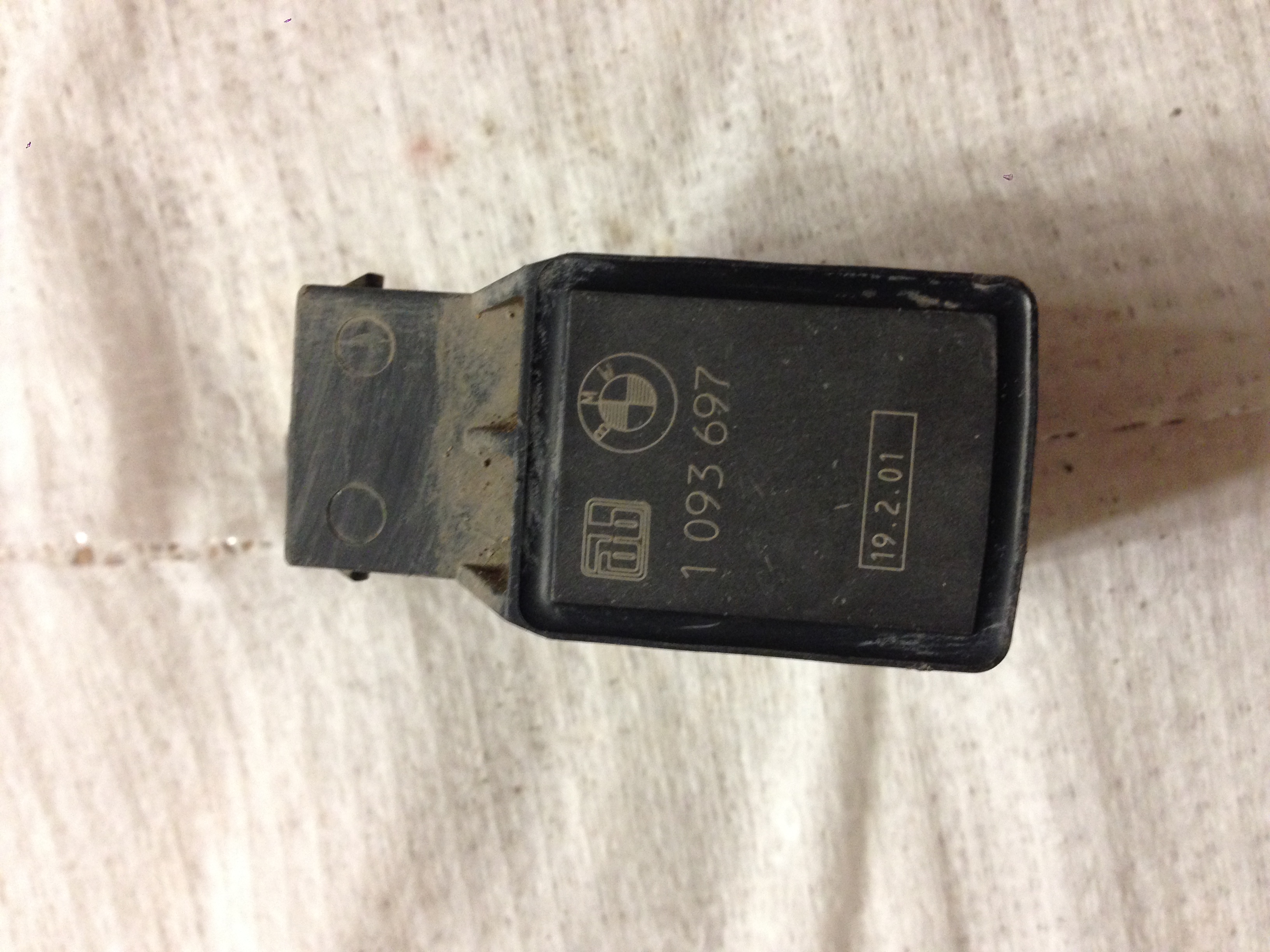

Сняв датчик и тягу, несем домой и смотрим на пациента






Берем канцелярский нож, греем на плите и срезаем верхнюю крышку






А под ней... ужас...






Далее срезаем две пластиковые пломбы и отпаиваем 6 ножек используя оплетку






В процессе






Все ножки свободны и аккуратно поддевая плату извлекаем ее вместе с площадкой под ней

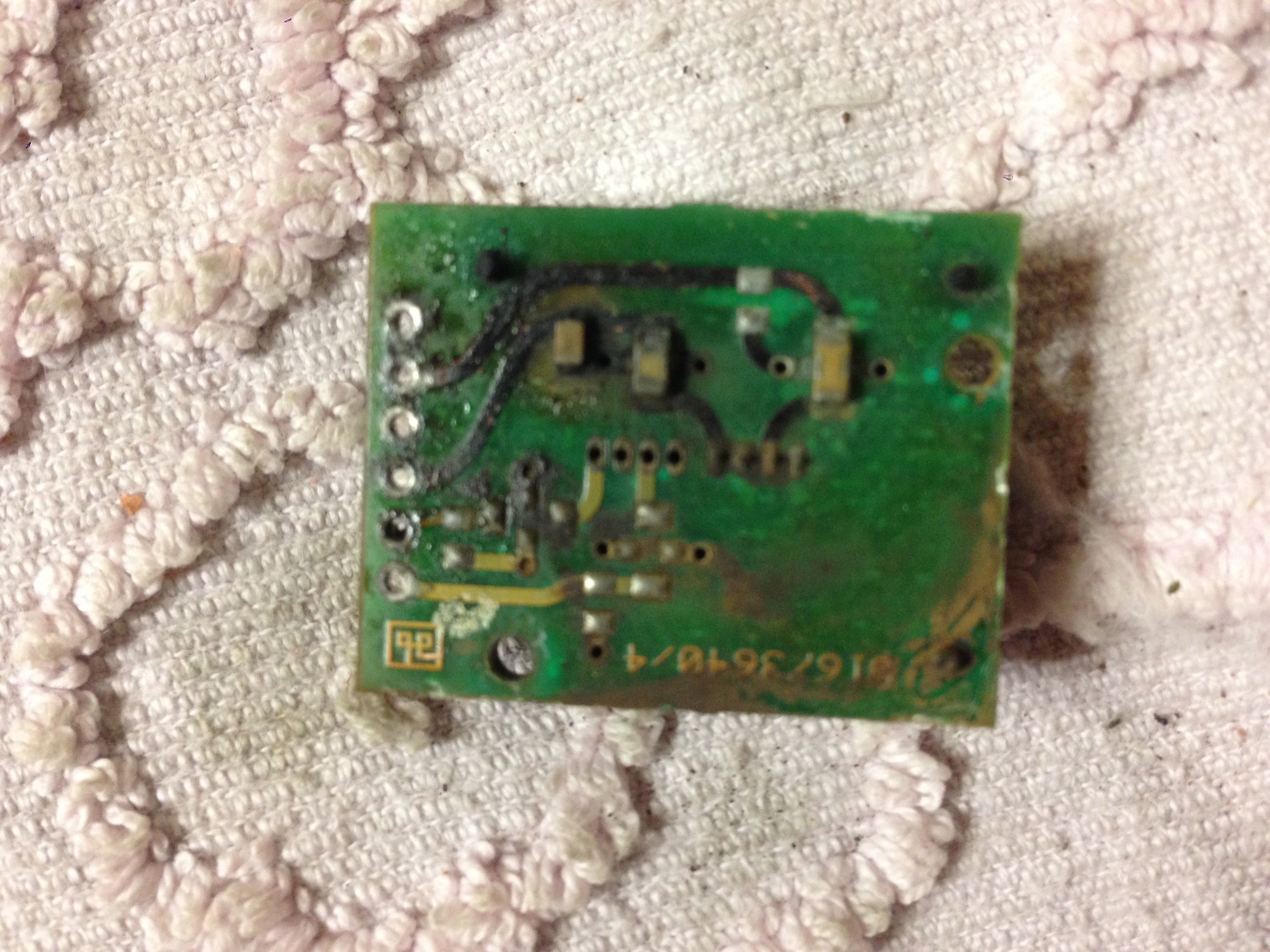

Вот так она выглядит

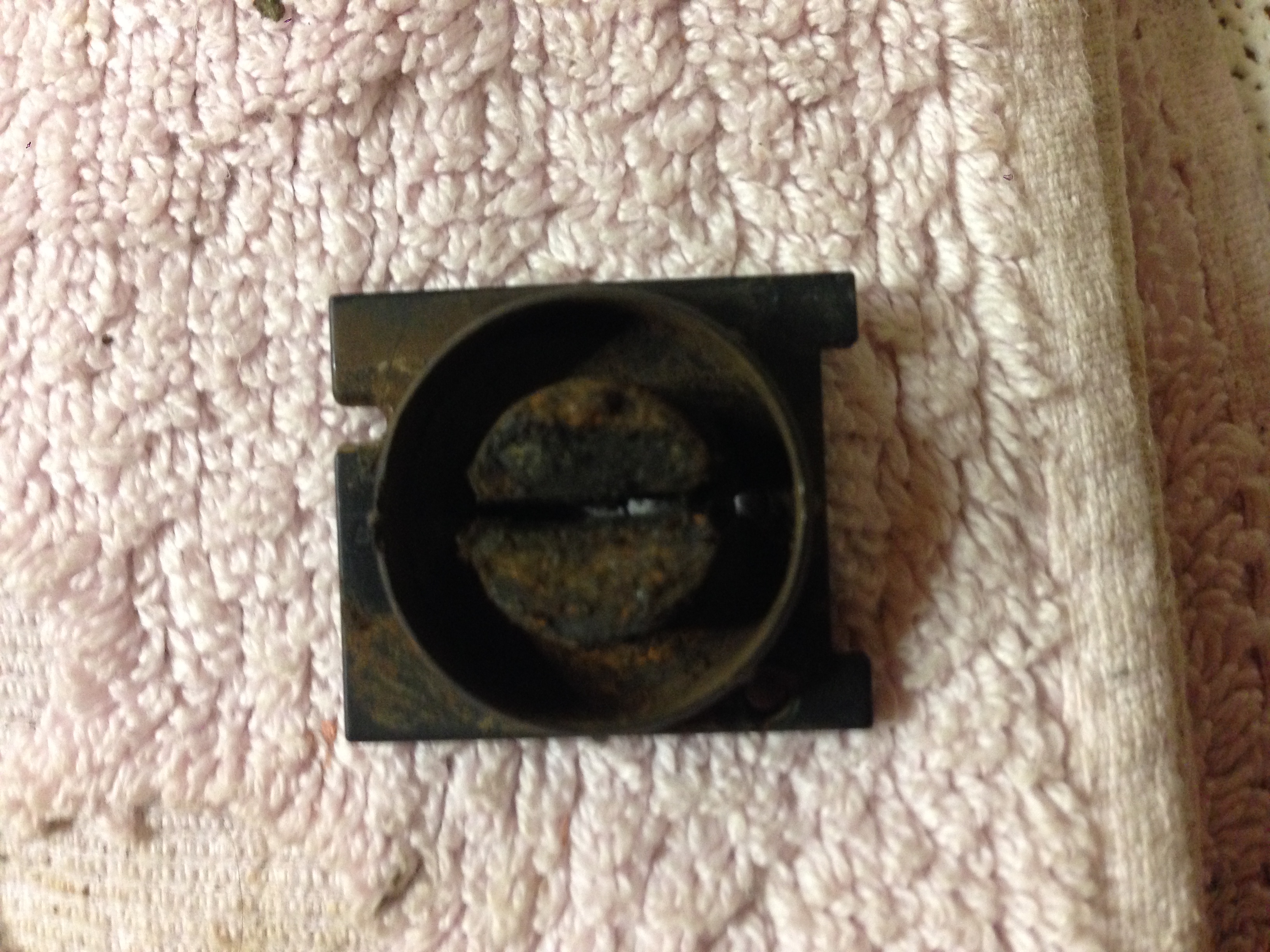

А вот магнит






Теперь необходимо отделить плату от площадки, она приклеена в 3х местах









Собственно на этом шаге я и остановился, потому что датчик остался в площадке, а на плате от коррозии отслоились дорожки. При детальном изучении платы выявлены два дохлых резистора из 3х, и прозваниваются только 3 дорожки из 6..



в идеале плата должна выглядеть вот так






и как раз вот эти ножки и отгнивают, но в моем случае сгнило все вместе(






Ну а если у вас все в лучшем виде, паяем, вскрываем лаком, собираем в обратном порядке и запаиваем верхнюю крышку, желательно пролить чем-нибудь текучим.



А я буду копить на новые датчики, задний видимо в таком же состоянии. Его разбирать уже не буду.



Спасибо riperu за предоставленную оплетку :smile5:

2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обзор крут)

А цена датчика какая?))

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Новый оригинал 3500 примерно

Febi 2-2500

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Новый оригинал 3500 примерно

Febi 2-2500

кроильщик )))

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если кто-то будет менять - обязательно еще штангу меняйте. Это хрень, которая крепится к тяге с шаром на втором конце (рублей 500-700 стоит). А то я датчик поменял и у меня сразу ухо от него отламало (3 рубля на воздух). Снова датчик покупать...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

кроильщик )))

ну как-то сразу 7р впадлу отдавать, еще и ждать 2 недели

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
